Speed & Altitude MAX value logger
LOGGER TX
Urządzenie, służy do pomiaru oraz zapamiętaniu średnich i maksymalnych wartości poniższych parametrów:
- prędkość pozioma (GPS)
- prędkość pionowa (barometr)
- wysokość (barometr)
- przebyta droga
- najdalsza odległość od miejsca startu
- czas lotu
- temperatura z dwóch czujników (opcjonalnie)
- obroty silnika (opcjonalnie)
- ilość widocznych satelit
- napięcie zasilania urządzenia

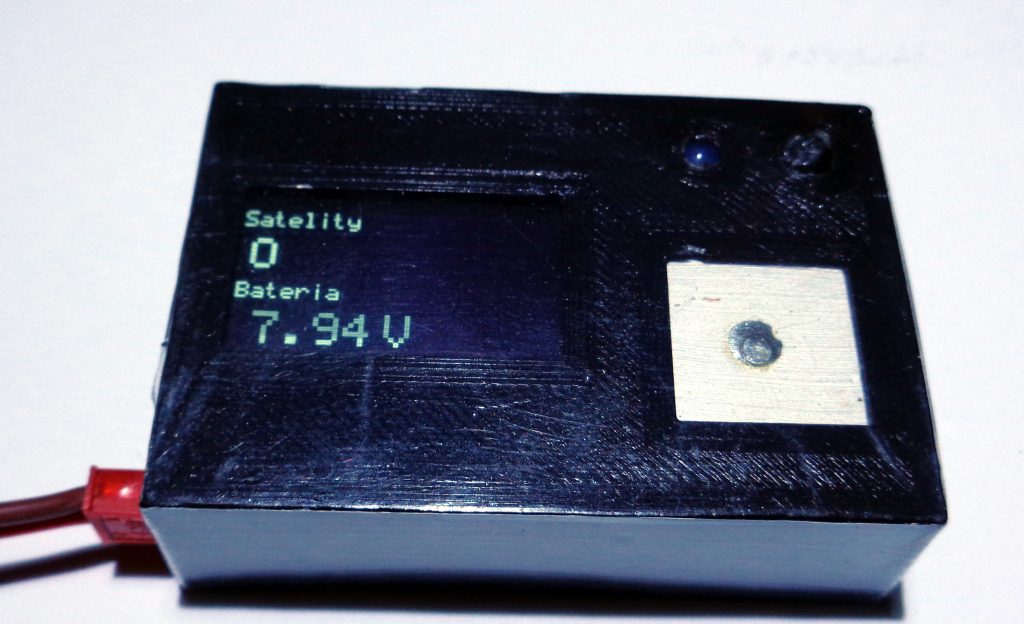

WYGLĄD URZĄDZENIA
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/wyglad_zmiana-rozmiaru-1024x534.jpg)
Pomiar parametrów oparty jest o dane uzyskane z odbiornika GPS i barometru, które są integralną częścią urządzenia. Urządzenie jest gotowe do pracy zaraz po podłączeniu zasilania. Aby dane mogły być użyte do obliczeń, muszą być one uzyskane z minimum 5 satelit. Ilość satelit użytych do obliczania pozycji GPS wyświetlana jest na jednym z ekranów roboczych (rys. 9). O fakcie uzyskania minimalnej ilości satelit, informuje nas niebieska dioda LED „Wskaźnik FIX OK.” przedstawiona na powyższym rysunku. Gdy się zaświeci, możemy zacząć pomiary.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/powitalny-1-1024x566.jpg)
Po włączeniu zasilania, na wyświetlaczu pojawia się ekran powitalny
Po paru sekundach, na wyświetlaczu cyklicznie co 1 sekundę pojawiać się będą kolejne ekrany robocze.
UWAGA: Jeśli chcemy zatrzymać przełączanie kolejnych ekranów, należy przytrzymać znajdujący się na przedniej części urządzenia przycisk. Tak długo, jak trzymamy przycisk, wyświetlany będzie aktualny ekran roboczy.
EKRANY ROBOCZE
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/predkosc-1024x566.jpg)
PRĘDKOŚĆ POZIOMA
Rysunek 2 przedstawia ekran roboczy, wyświetlający aktualną prędkość poziomą (57), maksymalną zarejestrowaną prędkość (82), średnią zarejestrowaną prędkość (34). Prędkość wyświetlana jest w kilometrach na godzinę. Pomiar prędkości średniej wykonywany jest tylko po przekroczeniu prędkości 1 km/h.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/VS-1024x566.jpg)
PRĘDKOŚĆ PIONOWA
Rysunek 3 przedstawia ekran roboczy, wyświetlający aktualną prędkość pionową (-2,3), maksymalną zarejestrowaną prędkość (5,1), minimalną zarejestrowaną prędkość (-7,4). Prędkość pionowa wyświetlana jest w metrach na sekundę. Pomiar prędkości pionowej uzyskiwany jest z czujnika barometrycznego.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/wysokosc-1024x566.jpg)
WYSOKOŚĆ
Rysunek 4 przedstawia ekran roboczy, wyświetlający aktualną wysokość (75), maksymalną zarejestrowaną wysokość (117), średnią zarejestrowaną wysokość (60). Wysokość wyświetlana jest w metrach. Pomiar wysokości średniej wykonywany jest tylko po przekroczeniu prędkości 1 km/h.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/droga-1024x566.jpg)
ODOMETR
Rysunek 5 przedstawia ekran roboczy, wyświetlający całkowitą drogę, jaką przebyło urządzenie od momentu złapania min. 5 satelit do teraz (2.97 km), a także maksymalną odległość w linii prostej jaką przebyło urządzenie od miejsca złapania min. 5 satelit (0.36 km)
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/timer-1024x566.jpg)
TIMER Rysunek 6 przedstawia ekran roboczy, wyświetlający czas, jaki upłynął od momentu gdy urządzenie przekroczyło prędkość
1 km/h do teraz. Czas zliczany jest tylko wtedy gdy prędkość urządzenia przekracza 1 km/h.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/temperatura-1024x566.jpg)
TEMPERATURA
Rysunek 7 przedstawia ekran roboczy, wyświetlający temperaturę zmierzoną z obu podłączonych do urządzenia czujników temperatury. U góry wyświetlacza pokazywane wartości dotyczą czujnika nr 1, natomiast na dole czujnika nr 2. Wyświetlane są także wartości średnie i maksymalne. Temperatura wyświetlana jest w stopniach Celsjusza. UWAGA: Jeśli do urządzenia nie będzie podłączony żaden
z czujników temperatury, poniższy ekran nie zostanie wyświetlony.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/obroty-1024x566.jpg)
OBROTOMIERZ
Rysunek 8 przedstawia ekran roboczy, wyświetlający zmierzone obroty silnika, pobrane z podłączonego czujnika obrotów lub wyjścia z elektronicznego układu zapłonowego. Urządzenie wyświetla także obroty średnie i maksymalne. Obroty wyświetlane są w tysiącach obrotów na minutę.
UWAGA: Jeśli do urządzenia nie będzie podłączony sygnał obrotów, poniższy ekran nie zostanie wyświetlony.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/satelity-1024x566.jpg)
SATELITY, ZASILANIE
Rysunek 9 przedstawia ekran roboczy, wyświetlający ilości satelit użytych do obliczenia pozycji (9), oraz napięcia zasilania układu (7.85V).
UWAGA:
Po włączeniu zasilania, musi upłynąć pewien czas do uzyskania dostatecznej ilości satelit, który uzależniony jest od warunków pogodowych, aktywności słonecznej i innych czynników. Aby skrócić ten czas, nie należy przemieszczać urządzenia do momentu uzyskania dostatecznej ilości satelit. Podczas użytkowania urządzenia, starać się utrzymywać antenę GPS w kierunku „do góry”.

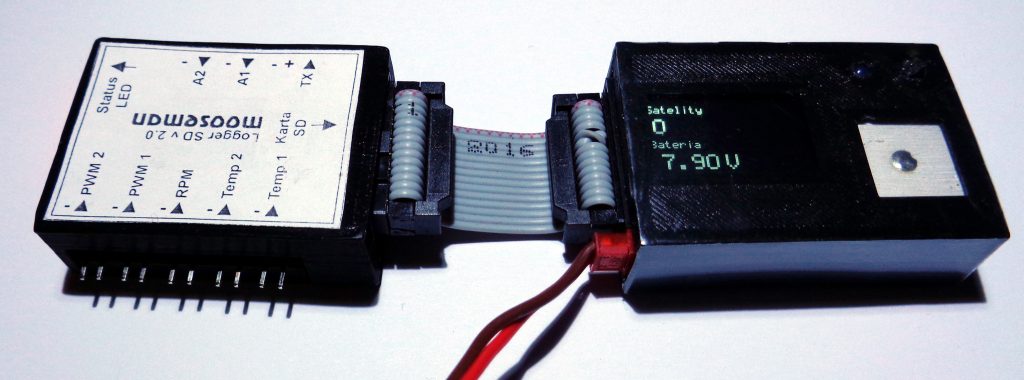

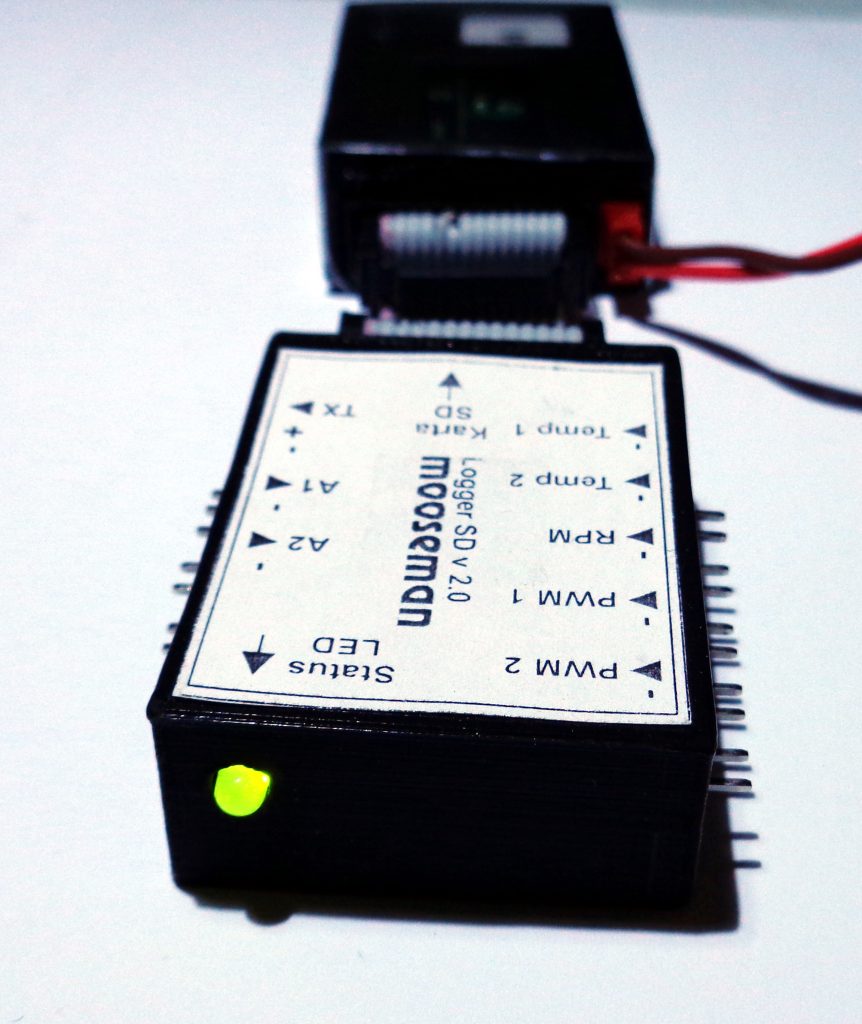

Urządzenie wyposażone jest w złącze, umożliwiające podłączenie urządzeń peryferyjnych takich jak:
- nagrywarka parametrów lotu na karcie SD
- czujniki temperatury
- sygnał obrotów silnika
- nadajnik danych telemetrycznych
- programator oprogramowania
Układ wyprowadzeń złącza przedstawia rysunek 10.
![](https://mooseman-elektronika.com/wp-content/uploads/2022/03/Pinout-TX-1024x477.jpg)
Opis wyprowadzeń:
TEMP 1 i GND | czujnik temperatury 1 |
TEMP 2 i GND | czujnik temperatury 2 |
RPM i GND | sygnał obrotów |
RAW+ i GND | wejście zasilania (4,5V – 9V) |
VCC 3,3V | wyjście zasilania |
TX, RX, DTR | wejścia / wyjścia programowania i transmisji danych |
INFORMACJA:
W celu poprawnego odczytu temperatury, należy zastosować czujnik NTC 100K 3950
Akceptowany sygnał obrotów silnika – przebieg prostokątny o amplitudzie 0 – 5V
Dane techniczne:
Napięcie zasilania | 4,5 V – 9 V |
Pobór prądu (typ) | 80 mA |
Pobór prądu (max) SD, RS TX, TEMP 1 i 2 | 190 mA |
Wyświetlacz | OLED 0,96’ 128×64 |
GPS, Glonass | UBLOX 7 |
Waga | 24 g |
Wymiary (dł./szer./wys.) mm | 50 / 15 / 33 |
